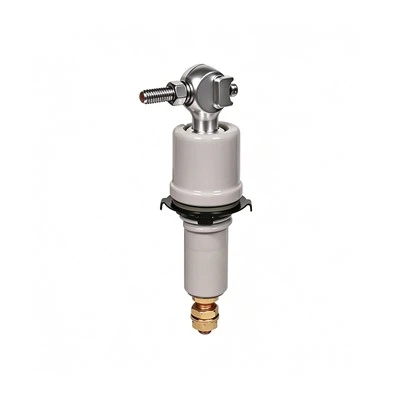

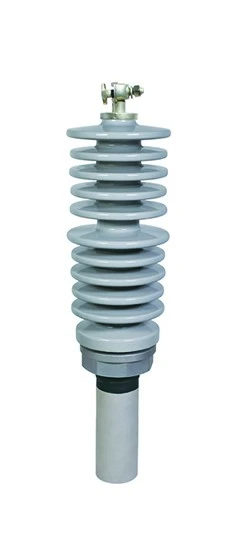

Καθώς τα παγκόσμια δίκτυα ηλεκτρικής ενέργειας εξελίσσονται προς υψηλότερη αξιοπιστία και περιβαλλοντική ανθεκτικότητα, οι δακτύλιοι μετασχηματιστών ANSI παραμένουν ο ακρογωνιαίος λίθος του εξοπλισμού μέσης- και υψηλής{{1}τάσης στις αγορές της Βόρειας Αμερικής, της Νότιας Αμερικής και των αγορών που υιοθετούν το ANSI. Σχεδιασμένο σε αυστηρή συμφωνία με τοΣειρά ANSI C57.19(συμπεριλαμβανομένων των C57.19.01, C57.19.02 και C57.19.100), αυτοί οι δακτύλιοι εξασφαλίζουν ομοιόμορφο ηλεκτρικό διάκενο, θερμική απόδοση και μηχανική αντοχή σε διάφορες συνθήκες λειτουργίας.
Βασικές Τεχνικές Προδιαγραφές
| Παράμετρος | Απαίτηση ANSI | Engineering Insight |
|---|---|---|
| Τάση αντοχής στη συχνότητα ισχύος | Ανά C57.19.01 | Επικυρώθηκε κάτω από 60 Hz, με συντελεστές διόρθωσης υψομέτρου |
| Αντοχή σε κεραυνούς (BIL) | 1,2/50 µs κυματομορφή | Κρίσιμο για παράκτιες και περιοχές με υψηλό ισοκεραούνιο |
| Δοκιμή αλατιού-ομίχλης | Μεγαλύτερη ή ίση με 3000 ώρες χωρίς διάβρωση | Επαληθεύει τη σταθερότητα του υλικού στη θαλάσσια/βιομηχανική ρύπανση |
| Μερικό επίπεδο εκφόρτισης | Λιγότερο ή ίσο με 5 pC σε ονομαστική τάση 1,5× | Επιτυγχάνεται μέσω σύνθετης μόνωσης εποξειδικής-μαρμαρυγίας εμποτισμένη με κενό |
Καινοτομίες Στατικής Σχεδιασμού
Αγωγός– Μετάβαση βαθμίδωσης κράματος αργύρου-χαλκού: υψηλή αγωγιμότητα (Μεγαλύτερη ή ίση με 98% IACS) με συντελεστή θερμικής διαστολής που ταιριάζει ακριβώς με το περίβλημα από πορσελάνη, εξαλείφοντας την κυκλική τάση της επιφάνειας.
Πυρήνας μόνωσης– Σύνθετο σύστημα εποξειδικής μαρμαρυγίας εμποτισμένο με κενό, που προσφέρει χαμηλή διηλεκτρική απώλεια (tan δ < 0,3%) και εξαιρετικά χαμηλή τάση έναρξης PD, παρατείνοντας τη διάρκεια ζωής πέραν των 40 ετών.
Περίβλημα από πορσελάνη– Ισοστατική πίεση με ανοχή πάχους τοιχώματος ±0,5 mm, αντοχή σε κάμψη μεγαλύτερη ή ίση με 120 MPa. Το βελτιστοποιημένο προφίλ υπόστεγου αυξάνει την απόσταση ερπυσμού κατά 15-20%, μειώνοντας σημαντικά την πιθανότητα αναρρόφησης της ρύπανσης.
Οδηγίες επιλογής για μηχανικούς
- Τρέχουσα βαθμολογία με αρμονικό περιθώριο– Για μετασχηματιστές ανορθωτή και μετατροπέα, καθορίστε ενισχυμένους δακτυλίους με 20-30% πρόσθετη θερμική ικανότητα για την υποδοχή μη ημιτονοειδών φορτίων.
- Διόρθωση υψομέτρου– Για κάθε 1000 m πάνω από την επιφάνεια της θάλασσας, προσθέστε 8% περιθώριο μόνωσης. πάνω από 2000 m, υιοθετήστε ειδικά σχέδια υπόστεγων (π.χ. υπόστεγα μεγαλύτερης διαμέτρου ή κατά της ομίχλης) για να αντισταθμίσετε τη μειωμένη πυκνότητα αέρα.
- Δυναμική αντιστοίχιση θερμοκρασίας– Σε τροπικά ή ερημικά κλίματα, πραγματοποιήστε θερμική μοντελοποίηση για να μειώσετε τη χωρητικότητα συνεχούς ρεύματος κατά 3-5% για κάθε 10 μοίρες πάνω από 40 μοίρες περιβάλλοντος, διασφαλίζοντας ότι οι θερμοκρασίες των θερμών σημείων παραμένουν εντός των ορίων Κλάσης Α (105 μοίρες).
Έξυπνη Λειτουργία & Συντήρηση
Οι σύγχρονοι δακτύλιοι ANSI εξοπλίζονται όλο και περισσότεροπαρακολούθηση κατάστασης με πολλούς αισθητήρες:
- Ανάλυση φάσματος κραδασμών– Ανιχνεύει χαλαρές συνδέσεις ή εσωτερική δραστηριότητα εκφόρτισης.
- Υπέρυθρη θερμογραφία– Εντοπίζει μη φυσιολογικές κλίσεις θερμοκρασίας σε πραγματικό χρόνο.
- Ενσωματωμένοι αισθητήρες οπτικών ινών– Παρακολουθήστε συνεχώς την καταπόνηση, τη θερμοκρασία και την εσωτερική υγρασία, επιτρέποντας την πρόβλεψη συντήρησης και μειώνοντας τον απρογραμμάτιστο χρόνο διακοπής έως και 60%.
Υλικά Σύνορα
Εποξειδικό ενισχυμένο με γραφένιο
Αυξάνει την ένταση του πεδίου διάσπασης κατά ~30% και μειώνει τον συντελεστή διάχυσης υγρασίας, εισερχόμενος πλέον στην εμπορική παραγωγή για κατηγορίες εξαιρετικά υψηλής τάσης (EHV).
Αυτοθεραπευτική μόνωση
Τεχνολογία βασισμένη σε μικροκάψουλες που επιδιορθώνει αυτόνομα μικρορωγμές υπό ηλεκτρική καταπόνηση, επεκτείνοντας τη διάρκεια ζωής της μόνωσης κατά περίπου 15-20 χρόνια σε δοκιμές ταχείας γήρανσης.
Τυπικές Εφαρμογές
Μετασχηματιστές που τοποθετούνται σε μαξιλαράκι (στυλ ΗΠΑ)– Χρησιμοποιείται ευρέως σε οικιακά και εμπορικά δίκτυα διανομής.
Μετασχηματιστές διανομής και υποσταθμού– Έως 345 kV και άνω.
Συστήματα συλλογής ανανεώσιμων πηγών ενέργειας– Ηλιακά και αιολικά πάρκα που απαιτούν υψηλή αντοχή στη ρύπανση και συμπαγή ίχνη.
